概述：
渦街流量傳感器具有測量范圍廣、準確度高、壓損小、性能穩定、安全可靠、安裝使用方便等優點。廣泛應用于石油、化工、電力、制藥、食品、煤炭、環保、輕紡、冶金、造紙等行業，適用于各種氣體、液體、蒸汽等低粘度流體的流量測量，也可用于測量含有少量顆粒、雜質的渾濁液體。
原理

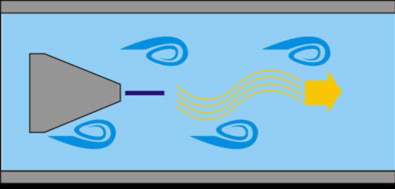

根據馮卡門渦街原理，在流體管道中垂直流量向置入一三角柱型擋體，便會使流體振動而在三角柱兩側產生左旋和右旋兩列交替旋渦。當滿足一定條件時，這兩列旋渦便會達到穩定、規則的狀態，旋渦振動頻率f與管道內流體平均流速v成正比。
式中： St*v1/d1=St*v/md
f－發生體一側產生的卡門旋渦頻率（單位：Hz）
St－斯特勞哈爾數，當雷諾數大于20000時是定值（單位：無量綱）
v1－旋渦發生體兩側的平均流速（單位：m/s）
d1－旋渦發生體的寬度（單位：m）
m－旋渦發生體兩側弓形面積與截面積之比；
v－管道內的平均流速（單位：m/s）
特點
l軟件采用信號跟蹤、分析算法，實時抑制振動噪聲并準確提取流量信號
l采用隔離電源和多種抗干擾措施，電子模塊有效屏蔽掉部分干擾
l下限可測量流速達到了標準的水平
l穩定性，比傳統技術穩定性平穩，量程可做到30:1
l模塊化設計，保證產品的可靠性和一致性，以及長期穩定性
l有HART、Modbus多種通訊方式
l有微功耗設計型，單節鋰電池供電可連續工作3~5年
l先進的探頭封裝技術，可達IP68防護等級，長期穩定性好，不懼潮濕環境
l增強的探頭安裝結構工藝，可耐受1g管道振動
l高溫型可測量450℃蒸汽流量
技術參數
型 號 | DFV-F | DFV-J |
連接形式 | 法蘭 | 夾持 |
口 徑 | DN15~DN350 | DN15~DN150 |
應用 | 液體、氣體和蒸汽應用，介質必須是均勻的、單相的 |
傳感器結構 | 壓電式 |
適用介質 | 氣體、液體、蒸汽 |
材質 | 304、316、其它材料需要特殊定制 |
精度 | ±1（氣體、蒸汽）、±0.75（液體）（雷諾系數≥20000 |
重復性 | ±0.3% |
壓力登記 | 1.6MPa、2.5MPa、4.0MPa，Class150，Class300高壓定制 |
介質溫度 | -40~+280℃，-40~+350℃，-40~+450℃，-196~+85℃ |
環境溫度 | 普通型：-40~80℃度（LCD工作溫度-20~+70℃） 本安防爆：-40~+60℃ ，隔爆：-20~+60℃ |
環境濕度 | 5％~90％RH |
供電電源 | 兩線制或四線制：12~30VDC電池供電：3.6VDC鋰電池（一節ER34615鋰電工3~5年） |
輸出信號 | 4~20mADC，脈沖信號（傳感器原始振動信號） |
通訊協議 | 可選HART、RS485/Modbus RTU |
顯 示 | 128X64點陣LCD顯示，英漢雙語菜單 |
電氣接口 | M20X1.5或1/2NPT |
防護等級 | IP65、IP67、IP68 |
防爆標志 | Exia IIC T1~T6 Ga |
傳感器
外形尺寸
