1. DFE系列智能電磁流量計概述
智能電磁流量計有傳感器和轉化器兩部分組成。它是基于法拉第電磁感應定律工作的，用來測量導電液體的體積流量，是一種速度式儀表。除可測量一般導電液體的體積流量外，還可用于測量強酸強堿等強腐蝕液體和泥漿、礦漿、紙漿等均勻的液固兩相懸浮液體的體積流量。廣泛應用于冶金、化工、城建、環保、食品、醫藥等領域，用于測量原水、污水、礦漿、酸堿性溶液等導電性液體的體積流量。
2. 工作原理
電磁流量計是運用法拉第電磁感應原理，即導電物體在磁場中作切割磁電線運動時，導體中產生感應電動勢。其感應電動勢E為：
E=BVDK
式中：
K—與磁場分布及軸向長度有關的系數
B—磁感應強度(T)
d—電極間距（測量管內徑）
V—流體平均流速(m/s)
傳感器將感應電勢E作為流量信號，傳送到轉換器，經放大、變換濾波等一系列的數字處理后，用帶背光的點陣式液晶顯示瞬時流量和累積流量。轉化器有4~20mA輸出，報警輸出及頻率輸出，并設有RS-485等通訊接口，并支持HART和MODBUS協議。
3. 產品特點
? 測量不受流體密度、粘度、溫度、壓力和電導率變化的影響
? 測量管內無可動部件，便于維護管理；無阻流部件，無壓力損失。
? 全數字量處理，抗干擾能力強，測量可靠，精度高，流量測量范圍寬。
? 超低EMI開關電源，適用電源電壓變化范圍大，抗EMI性好
? 采用16位嵌入式微處理器，運算速度快，精度高，低頻矩形波勵磁，且勵磁頻率可編程設置，提高了流量測量的穩定性，功耗低
? 采用SMD器件和表面貼裝（SMT）技術，電路可靠性高
? 在現場可根據用戶實際需求在線修改量程
? 高清晰度背光LED顯示，全中文菜單，適用方便，使用簡單，易學易懂
? 具有自檢與自診斷功能
? 小時總量記錄功能，以小時為單位記錄流量總量，適用于分時計量制（選配）
? 內部具有三個計算器可分別顯示正向累積量反向累積量及差值積算量，內部設有掉電時鐘，可記錄16次掉電時間（選配）
? 紅外手持控制器，115KHZ通訊速率，遠距離非接觸使用轉換器所有功能（選配）
4. 技術參數
型號 | DFE-F 法蘭型 | DFE -H 衛生型 | DFE -C 插入式 | DFE-W 微小口徑 |
公稱通徑 | DN6~DN3000 | DN6~DN200 | DN6~DN3000 | DN2-DN10 |
公稱壓力 | 0.6~4.0Mpa | 0.6~1.6Mpa | 0.6~4.0Mpa | 1.0MPa~4.0 MPa |
精確定 | 示值的±5%，可選示值的±3%或±2% | DN2-4(1%),DN5-8 (0.5%),DN10(0.25%) |
電極形式 | 標準一體、刮刀型、可拆卸 | 標準一體、可拆卸 | 標準一體 | 標準 |
介質溫度 | 一體 -20~70℃ | 一體 -20~﹢70℃ | 一體化安裝 -20℃~﹢60℃ | ≤90℃ |
分體 -20~180℃ | 分體 -20~﹢160℃ |
襯里材質 | 聚氯丁橡膠、聚氨酯橡膠、據硅氟橡膠、聚四氟乙烯（PTFE）、聚全氟乙丙烯（F46）、FPA | 聚四氟乙烯（PTFE）、聚全氟乙丙烯（F46）、FPA | 無襯里 | F46，PFA,(DN10可選PTFE) |
電極材質 | SUS316、哈氏合金B(yǎng)、哈氏合金C、鈦、坦、鉑/銥合金、不銹鋼涂覆碳化鎢 | SUS316、哈氏合金B(yǎng)、哈氏合金C、鈦、坦、鉑/銥合金 | SUS316、哈氏合金B(yǎng)、哈氏合金C、鈦、坦 | 316L,哈氏合金,鈦，鉭，鉑金 |
結構形式 | 一體、分體、沉浸 | 一體、分體、沉浸 | 一體、分體 | 一體，分體 |
環境溫度 | -20~60℃ |
環境濕度 | 5%~95%RH |
電導率范圍 | 被測流體電導率≥5μs/cm |
通訊輸出 | RS485、RS232、HART和Modbus Profibus-DP |
信號輸出 | 4~20mA（負載電阻0~750Ω），脈沖/頻率、控制電平 |
供電電源 | 220VAC,允差15%或24VDC,波紋≤5% | AC:85V~265V, DC:18V~36V |
防護等級 | IP65,特殊定制最高可達IP68 |
防爆等級 | Exdia[iaGa]q IIC T6 Gb |
5
傳感器
法蘭型 | ? 合理選用襯里及電極材料，可實現良好的耐腐蝕性和耐磨性 ? 測量管內無阻流部件，無壓損。 ? 配合各種襯里材料，可適用于測量各種酸、堿、鹽溶液、泥漿、礦漿、紙漿等介質的流量 流量計與配管之間均采用法蘭連接，法蘭符合標準：GB/T9113.1-2000 |
衛生型 | ? 適用于食品、飲料、科學領域適用于氣體和蒸汽流量測量 ? 采用卡箍式安裝方式，拆卸方便，符合衛生標準 ? 易清洗，使電磁流量計在使用過程中不易被污染，且能有效防止測量流體殘余物在測量管中的堆積 |
插入式 | ? 可在低壓或帶壓情況下不停水安裝、拆卸，適用于現有管道的流體測量和變異標的維護修理 ? 傳感器內無活動部件，結構簡單，工作可靠。 ? 傳感器壓損極低，能量損耗小 ? 制造成本和安裝費用低，特別適用于大中徑管道流量測量 |
微小口徑 | ? 廣泛應用于脫硫脫硝氨水和尿素溶液的測量，實驗室、小型試驗裝置、化工、食品、醫藥 ? 口徑：DN2-DN10 ? 無壓損；對振動不影響； ? 安裝和調試簡單； ? 測量精度高， ? 測量范圍廣 |
6. 外形尺寸圖

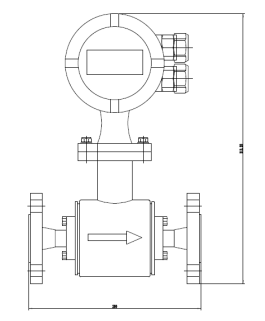

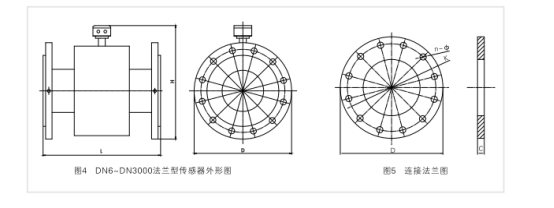

1）.法蘭外形尺寸圖

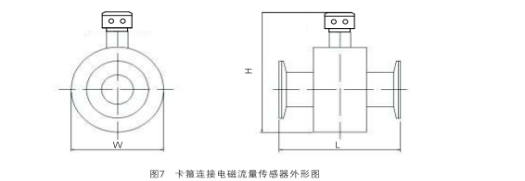

2）衛生型尺寸圖
3）插入式型尺寸圖
4)微小法蘭尺寸圖
