1、測量原理
雷達物位計天線發射極窄的微波脈沖，這個脈沖以光速在空間傳播，碰到被測介質表面，其部分能量被反射回來，被同一根天線接收。發射脈沖與接收脈沖的時間間隔與天線到被測介質表面的距離成正比。80X系列雷達物位計采用一種特殊的相關解調技術，可以準確識別發射脈沖與接收脈沖的時間間隔，從而進一步計算出天線到被測介質表面的距離。
即使在工況比較復雜的情況下，存在虛假回波，用新的微處理技術和調試軟件也可以準確的分析出物位的回波，獲得準確的測量結果。

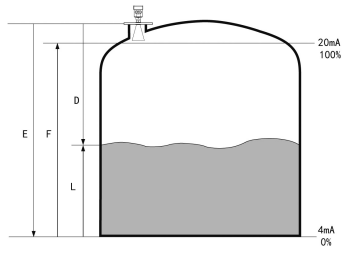

天線接收反射的微波脈沖并將其傳輸給電子線路，微處理器對此信號進行處理，識別出微脈沖在物料表面所產生的回波。正確的回波信號識別由脈沖軟件完成，精度可達到毫米級。距離物料表面的距離D與脈沖的時間行程T成正比：
D=C×T/2
其中C為光速
因空罐的距離E已知，則物位L為：
L=E-D
通過輸入空罐高度E（=零點），滿罐高度F（=滿量程）及一些應用參數來設定，應用參數將自動使儀表適應測量環境，對應于4－20mA輸出。
l 應用介紹：
6GHz智能系列雷達物位計適用于對液體、漿料、顆粒料及塊料的物位進行非接觸式連續測量，適用于溫度、壓力變化大；有惰性氣體及揮發存在的場合。
采用微波脈沖的測量方法，并可在工業頻率波段范圍內正常工作。波束能量較低，可安裝于各種金屬、非金屬容器或管道內，對人體及環境均無傷害。
2、 產品簡介

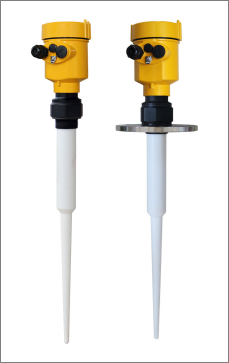

l 801
適用介質： 液體，微腐蝕性液體
應 用： 污水液位測量；
揮發性小的酸堿液位測量；
漿料料位測量；
防爆認證： Exia ⅡC T6 Ga/ Exd ⅡC T6 Gb
測量范圍： 0～20m
天 線： 棒式天線（PP/PTFE）
頻 率： 6GHz
過程溫度：（-40～130）℃
測量精度： ±10mm
過程壓力：（-0.1～0.3）MPa
信號輸出：（4～20）mA/HART
現場顯示： 四位LCD可編程
電 源： 兩線制（DC24V）
四線制（DC24V/AC220V）
重 復 性： ± 1mm
外 殼： 鋁 單腔/鋁 雙腔/塑料 單腔/不銹鋼 單腔
過程連接： 法蘭（選配）/螺紋

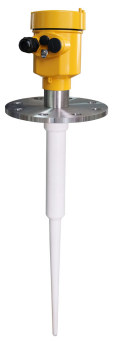

l 802
適用介質： 液體，特別適合強腐蝕性液體
應 用： 具有壓力的液位測量
污水液位測量
揮發性大的酸堿液位測量
漿料料位測量
防爆認證： Exia ⅡC T6 Ga/Exd ⅡC T6 Gb
測量范圍： 0～20m
天 線： 棒式天線（PTFE）
頻 率： 6GHz
過程溫度： -40～130℃(標準型)/-40～180℃(高溫型)
測量精度： ±10mm
過程壓力：（-0.1～1.6）MPa
信號輸出：（4～20）mA/HART
現場顯示： 四位LCD可編程
電 源： 兩線制（DC24V）
四線制（DC24V/AC220V）
重 復 性： ± 1mm
外 殼： 鋁 單腔/鋁 雙腔/塑料 單腔/不銹鋼 單腔
過程連接： 翻邊法蘭

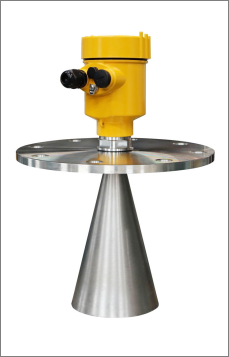

l 803
適用介質： 液體,特別是帶有壓力及揮發性液體
應 用： 原油、輕油液位測量；
氫氧化鋁液位測量；
原煤、石灰石倉位測量；
焦碳料位測量；
防爆認證： Exia ⅡC T6 Ga/ Exd ⅡC T6 Gb
測量范圍： 0～35m
天 線： 喇叭天線
頻 率： 6GHz
過程溫度： -40～130℃(標準型)/-40～230℃(高溫型)
測量精度： ±10mm
過程壓力：（-0.1～4）MPa
信號輸出：（4～20）mA/HART
現場顯示： 四位LCD可編程
電 源： 兩線制（DC24V）
四線制（DC24V/AC220V）
重 復 性： ± 1mm
外 殼： 鋁 單腔/鋁 雙腔/塑料 單腔/不銹鋼 單腔
過程連接： 法蘭(選配)/ 螺紋
l 803T
適用介質： 液體,特別是帶有腐蝕性及揮發性的液體
應 用： 酸堿儲罐等
防爆認證： Exia ⅡC T6 Ga/ Exd ⅡC T6 Gb
測量范圍： 0～20m
天 線： 防腐全密封天線
頻 率： 6GHz
過程溫度： -40～130℃
測量精度： ±10mm
過程壓力：（-0.1～0.6）MPa
信號輸出：（4～20）mA/HART
現場顯示： 四位LCD可編程
電 源： 兩線制（DC24V）
四線制（DC24V/AC220V）
重 復 性： ± 1mm
外 殼： 鋁 單腔/鋁 雙腔/塑料 單腔/不銹鋼 單腔
過程連接： DN150 PN16法蘭連接

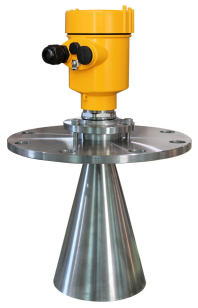

l 804
適用介質： 固體顆粒或塊料，不適用固體粉料
應 用： 石灰塊料測量
原煤塊料測量
防爆認證： Exia ⅡC T6 Ga/ Exd ⅡC T6 Gb
測量范圍： 0～35m
天 線： 喇叭天線
頻 率： 6GHz
過程溫度： -40～130℃
測量精度： ±10mm
過程壓力：（-0.1～0.3）MPa
信號輸出：（4～20）mA/HART
現場顯示： 四位LCD可編程
電 源： 兩線制（DC24V）
四線制（DC24V/AC220V）
重 復 性： ± 1mm
外 殼： 鋁 單腔/鋁 雙腔/塑料 單腔/不銹鋼 單腔
過程連接： 萬向節法蘭（選配)

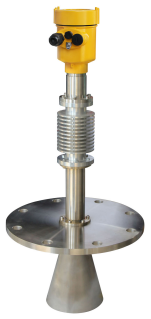

l 805
適用介質： 固體，特別是高溫環境下的介質測量
應 用： 高爐料位測量
防爆認證： Exia ⅡC T6 Ga/Exd ⅡC T6 Gb
測量范圍： 0～15m
天 線： 喇叭天線
頻 率： 6GHz
過程溫度：（-40～400）℃
測量精度： ±15mm
過程壓力：（-0.1～0.3）MPa
信號輸出：（4～20）mA/HART
現場顯示： 四位LCD 可編程
電 源： 兩線制（DC24V）
四線制（DC24V/AC220V）
重 復 性： ± 1mm
外 殼： 鋁 單腔/鋁 雙腔/塑料 單腔/不銹鋼 單腔
過程連接： 法蘭
技術參數
一般數據
天線型材 PTFE、PP、PVDF、不銹鋼
外殼 鑄鋁、塑料、不銹鋼
外殼和外殼之間的密封 硅橡膠
外殼視窗 聚碳酸脂
接地端子 不銹鋼
過程連接:
801 G1?″A 螺紋 或 1?″NPT 螺紋 或 法蘭
802 PTFE翻邊法蘭
803 不銹鋼法蘭 / 螺紋
803T 不銹鋼+PTFE 翻邊法蘭
804 不銹鋼萬向法蘭
805 不銹鋼法蘭
供電電壓
兩線制 24 VDC
四線制 198～242VAC（雙腔隔爆） 110VAC （雙腔隔爆）
功耗 max. 22.5mA
允許紋波 - <100Hz Uss < lV
- (100～100K)Hz Uss < l0mV
電纜參數
電纜入口／插頭 1個 M20×l.5電纜入口（電纜直徑6～12mm）
1個 盲堵 M20×l.5
彈簧接線端子 用于導線橫截面2.5mm2
輸出參數
輸出信號 (4～20)mA/HART
分辨率 1.6μA
故障信號 電流輸出不變；20.5mA；22mA；3.9mA
四線制負載電阻 500Ω
積分時間 (0～36)s，可調
特征參數
盲區 天線末端
測量距離:
801 20m（液體）
802 20m（液體）
803 35m （液體及固體塊料）
803T 20m（液體）
804 35m（固體）
805 15m（固體）
測量間隔 約1s （取決于參數設置）
調整時間 約1s （取決于參數設置）
分辨率 1mm
精度 10mm 或＜0.1%（見下面精度示意圖）
工作存儲及運輸溫度 (-40～80) ℃
過程溫度（天線部分的溫度）:
801 -40～130℃
802 -40～130℃ (標準型) / -40～180℃ (高溫型)
803 -40～130℃ (標準型) / -40～230℃ (高溫型)
803T -40～130℃
804 -40～130℃
805 (-40～400)℃
相對濕度 ＜95%
罐內壓力 Max. 4MPa
耐 震 振動頻率(10～150)Hz，振動加速度可達l0m/s2

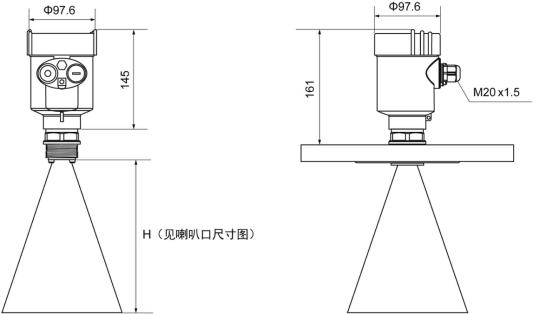

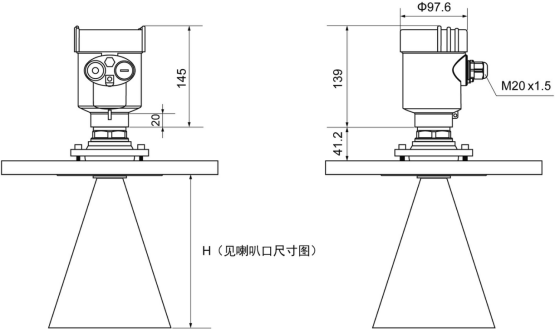

產品尺寸

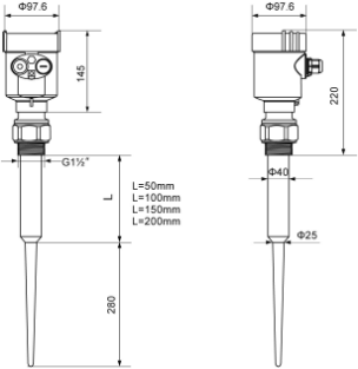

801

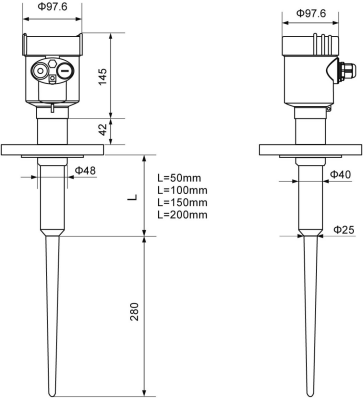

802
803

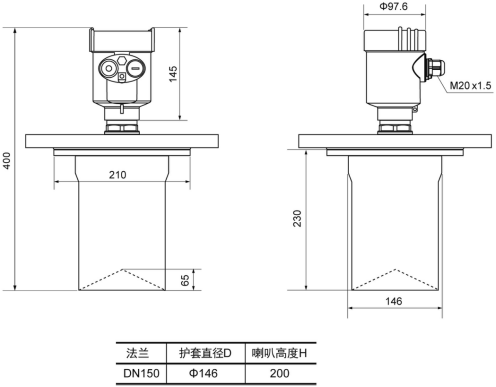

803T
804

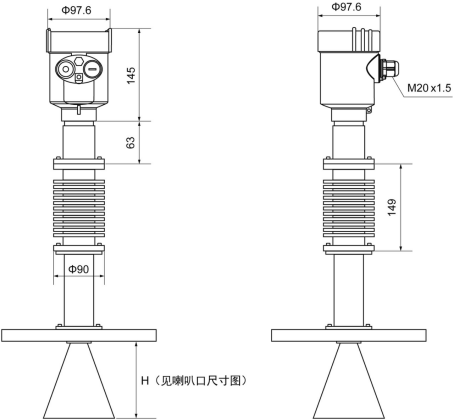

805
